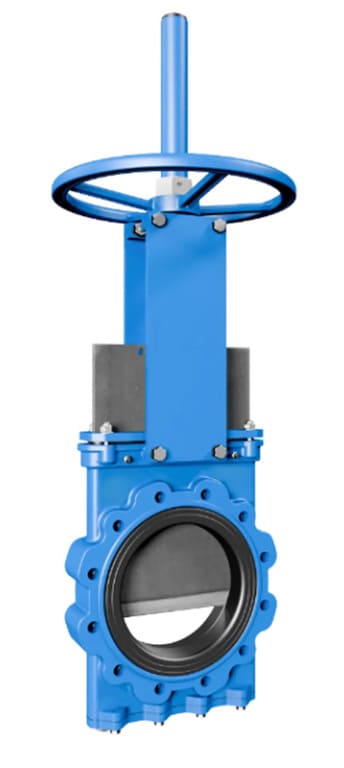

AGV 22 — Двухсторонняя шиберная задвижка междуфланцевого типа

Компактная и прочная задвижка с «моноблочным» чугунным корпусом и нержавеющим ножом. Оснащена двумя резиновыми манжетами, что обеспечивает высокий расход при минимальных потерях давления. Доступны различные варианты уплотнений.

Используется для агрессивных и абразивных сред:

• Горнодобывающая промышленность
• Энергетика и ТЭС
• Химические предприятия
• Очистные сооружения
• Транспортировка жидкости с включениями (вода с камнями, шлам и пр.)

Размеры: DN 50–1500 (большие — по запросу)
Рабочее давление:

• DN 50–600 — до 10 бар
• DN 700–900 — до 4 бар
• DN 1000–1500 — до 2 бар
  (Работает в обоих направлениях)

Присоединение:

• Фланцы по DIN PN10 и ANSI B16.5 (150 LB)
• Также доступны DIN PN6, PN16, PN25, JIS, британский и австралийский стандарты

Сертификация:

• Соответствие директиве PED ART 4.3 / CAT.1
• Подходит для работы во взрывоопасных средах (ATEX)

Каждая задвижка проходит гидроиспытания (корпус — 1,5х, седло — 1,1х от рабочего давления). При необходимости предоставляется пакет документов с сертификатами.

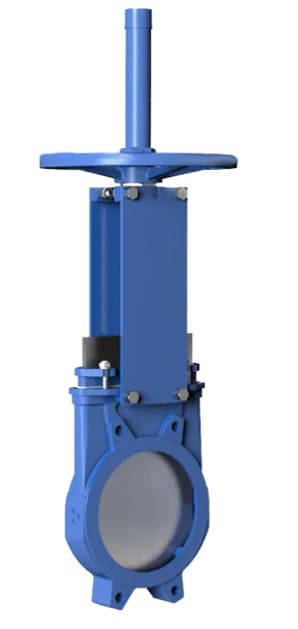

AGV 24 — Однонаправленная шиберная задвижка

Шиберная задвижка с литым корпусом, направляющими для шибера и упорными клиньями. Обеспечивает высокий расход при минимальных потерях давления. Доступны различные материалы уплотнений и набивки. На корпусе указано направление потока.

Рекомендуется для жидкостей с содержанием взвешенных частиц до 5%. При использовании в самотечных системах с сухими средами задвижку следует устанавливать стрелкой против направления потока.

Применение:

• Целлюлозно-бумажная промышленность

• Добыча полезных ископаемых

• Разгрузка силосов

• Химические и пищевые предприятия

• Насосные станции

• Очистные сооружения

Размеры: DN 50–1200
Рабочее давление:

• DN 50–250 — до 10 бар

• DN 300–400 — до 6 бар

• DN 450 — до 5 бар

• DN 500–600 — до 4 бар

• DN 700–1200 — до 3 бар
  (В обратном направлении допустимо 30% от этих значений без повреждений, но без полной герметичности)

Присоединение:

• Стандарт: EN1092 PN10, ASME B16.5 (класс 150)

• Дополнительно: PN6, PN16, PN25, BS D/E, JIS 10K

Контроль качества:

• Каждая задвижка проходит гидроиспытания
  — корпус: 1,5×рабочее давление
  — седло: 1,1×рабочее давление

• Доступны сертификаты материалов и испытаний

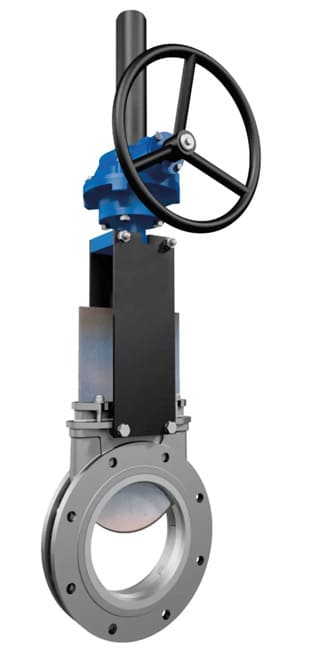

AGV 25 — Однонаправленная фланцевая шиберная задвижка

Задвижка с цельнолитым корпусом, направляющими для шибера и упорными клиньями. Обеспечивает высокий расход с минимальным падением давления. Доступны разные материалы уплотнений и сальниковой набивки. На корпусе указано направление потока.

Рекомендовано для жидкостей с содержанием до 5% взвешенных частиц.
При применении для сухих веществ в самотечных системах задвижку устанавливают стрелкой против потока. Перед установкой рекомендуется предварительная фильтрация среды.

Области применения:

• Целлюлозно-бумажная промышленность

• Добыча полезных ископаемых

• Разгрузка силосов

• Химическая и пищевая промышленность

• Насосные станции

• Очистные сооружения

Размеры: DN 50–2000
Рабочее давление:

• DN 50–150 — до 10 бар

• DN 200 — до 8 бар

• DN 250–300 — до 6 бар

• DN 350–400 — до 5 бар

• DN 450–1400 — до 3 бар
  (Допустимы 30% от указанных давлений в обратном направлении, но без полной герметичности)

Присоединение:

• Стандарты: EN1092 PN10, ASME B16.5 (класс 150)

• Дополнительно: PN6, PN16, PN25, BS D/E, JIS 10K

Сертификация:

• PED: ART 4.3 / CAT.1

• ATEX: CAT.3 ZONE 2 и 22 GD

Контроль качества:

• Гидроиспытания на заводе
  — корпус: 1,5×рабочее давление
  — седло: 1,1×рабочее давление

• Доступны сертификаты материалов и испытаний

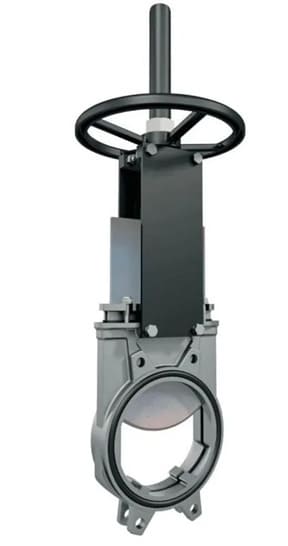

AGV 26 — Двухсторонняя межфланцевая шиберная задвижка

Задвижка с цельнолитым корпусом, обеспечивающая высокий расход при низком падении давления. Доступны различные материалы уплотнений и сальников. Размер между фланцами соответствует стандарту AAP Techniks.

Предназначена для жидкостей с содержанием до 4% взвешенных частиц.
Рекомендуется установка после фильтрации среды — для удаления твердых включений и крупных частиц.

Области применения:

• Бумажная промышленность

• Горнодобывающая отрасль

• Химическое производство

• Насосные станции

• Пищевая промышленность

• Очистные сооружения

Размеры: DN 50–600
Рабочее давление (в обоих направлениях):

• DN 50–200 — до 10 бар

• DN 250–400 — до 6 бар

• DN 450 — до 5 бар

• DN 500 — до 4 бар

• DN 600 — до 3 бар

Присоединение:

• EN1092 PN10, ASME B16.5 (класс 150)

• Дополнительно: PN6, PN16, PN25, BS D/E, JIS 10K

Контроль качества:

• Гидроиспытания на заводе
  — корпус: 1,5×рабочее давление
  — седло: 1,1×рабочее давление

• Доступны сертификаты материалов и испытаний

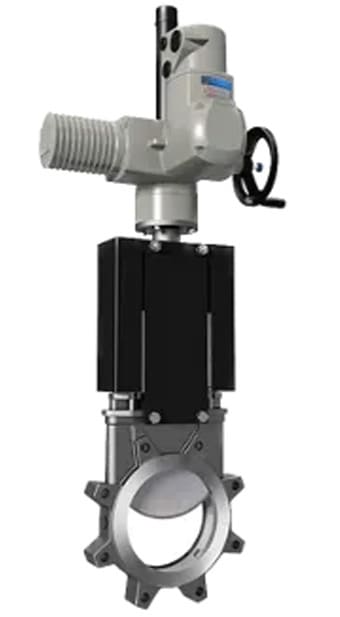

AGV 27 — Односторонняя шиберная задвижка типа «LUG»

Односторонняя гильотинная задвижка с цельнолитым корпусом и внутренними направляющими для плавного хода затвора. Обеспечивает высокий расход при минимальном сопротивлении потоку. Стрелка на корпусе указывает направление движения среды. Доступны различные материалы уплотнений и сальников. Габариты между фланцами — по стандарту AAP Techniks.

Рекомендуется для жидкостей с содержанием твердых частиц до 6%.
При использовании на твердых средах следует устанавливать задвижку в направлении, противоположном стрелке.

Области применения:

• Системы навалочной транспортировки

• Дренажные установки

• Бумажная промышленность

• Очистные сооружения

• Химическая промышленность

• Пищевая отрасль

• Горнодобывающая промышленность

Размеры: ND 50 (2″) – ND 1200 (48″)
(возможны большие по запросу)

Рабочее давление (по направлению стрелки):

• ND 50–600: до 10 кг/см²

• ND 700–900: до 6 кг/см²

• ND 1000–1200: до 4 кг/см²
  В обратном направлении допустима нагрузка до 30% от указанных давлений, но без гарантии герметичности — для этого требуются дополнительные опоры.

Фланцы:

• DIN PN10, ANSI B16.5 (150 LB)

• Дополнительно: PN6 (австралийский), PN16 (JIS), PN25 (британский)

Контроль качества:

• Испытание корпуса: 1,5×рабочее давление

• Испытание седла: 1,1×рабочее давление

• Сертификаты материалов и испытаний — по запросу

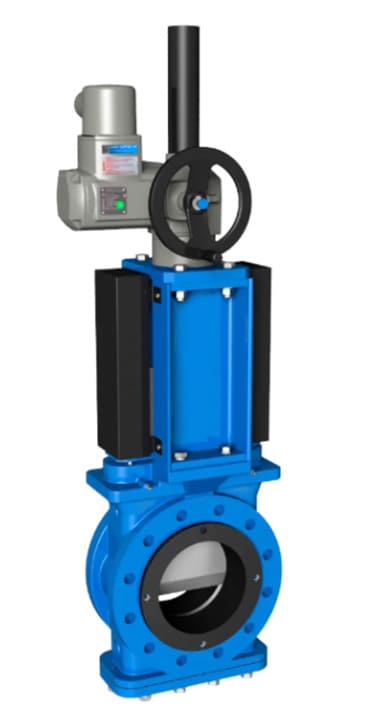

AGV 31 — Двухсторонняя шиберная задвижка (межфланцевая)

Задвижка с однолитым корпусом из чугуна и затвором из нержавеющей стали, оснащённая двумя резиновыми манжетами. Предназначена для двусторонней работы и может использоваться как концевая задвижка. Обеспечивает высокую пропускную способность при минимальном сопротивлении потоку. Доступны различные варианты уплотнений. Размер между фланцами соответствует стандарту AAP Techniks.

Рекомендуется для абразивных сред в горнодобывающей промышленности и для транспортировки загруженных жидкостей: воды с включениями, шламов и др. Также применяется в химической промышленности и на очистных сооружениях.

Области применения:

• Горнодобывающая отрасль

• Очистные сооружения

• Тепловые и электростанции

• Химические предприятия

• Энергетический сектор

Размеры: ND80 (3”) – ND900 (36”)
Другие размеры по запросу.

Максимальное давление (в обе стороны):

• ND80–600: до 25 кг/см² (355 psi) или 40 кг/см² (565 psi)

• ND750–900: до 25 кг/см² (355 psi)

Фланцы:

• Стандартные: DIN PN25, PN40, ANSI B16.5 (300 LB)

• Также доступны: JIS, британский и австралийский стандарты

Сертификация и контроль качества:

• PED ART 4.3 / CAT.1

• ATEX CAT.3 ZONE 2 и 22 GD

• Испытание корпуса: 1,5×рабочее давление

• Испытание седла: 1,1×рабочее давление

• Сертификаты предоставляются по запросу

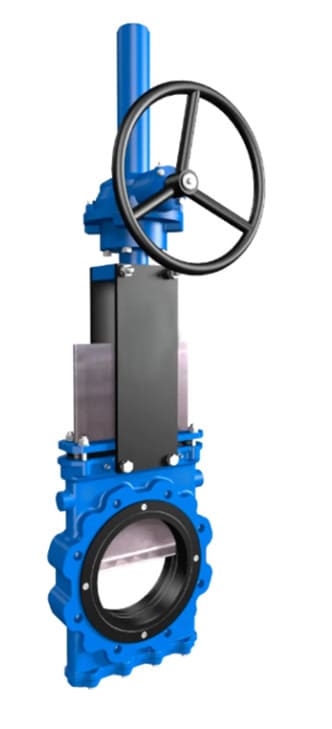

AGV 32 — Двухсторонняя шиберная задвижка (межфланцевая)

Компактная задвижка с однолитым корпусом из чугуна и шибером из нержавеющей стали. Оснащена двумя резиновыми манжетами. Обеспечивает высокий расход при низком сопротивлении потоку. Возможен выбор различных материалов седла. Размер между фланцами соответствует стандарту AAP Techniks.

Применение: транспортировка абразивных сред (шлам, вода с примесями, взвеси) в горнодобывающей, химической промышленности и на очистных сооружениях.

Отрасли применения:

• Горнодобывающая промышленность

• Очистные сооружения

• Тепловые электростанции

• Химическая промышленность

• Энергетика

Диаметры: DN50 – DN1500
Рабочее давление (в обе стороны):

• DN50–150: до 16 бар

• DN200–600: до 10 бар

• DN700–900: до 8 бар

• DN1000–1200: до 6 бар

Стандарты фланцев:

• PN10, ANSI B16.5 (150 LB)

• Также возможны: PN6, PN16, PN25, JIS, австралийский и британский стандарты

Качество и испытания:

• Гидроиспытание корпуса: 1,5×рабочее давление

• Испытание седла: 1,1×рабочее давление

• Сертификаты материалов и испытаний — по запросу

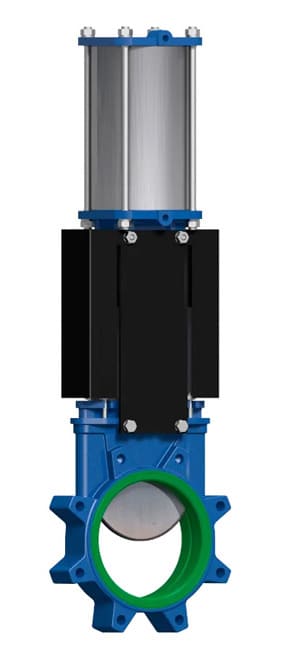

AGV 33 — Двухсторонняя шиберная задвижка типа «LUG»

Шиберная задвижка с двухсторонним потоком, монолитным чугунным корпусом и ножом из нержавеющей стали. Внутренняя поверхность корпуса усилена полиуретановым покрытием. Конструкция обеспечивает высокий расход при минимальных потерях давления. Уплотнительные прокладки между фланцами не требуются — они встроены в корпус. Межфланцевый размер соответствует стандарту AAP Techniks.

Применение: транспортировка абразивных сред с различным содержанием твердых частиц (шлам, вода с камнями и т. п.) без выброса в окружающую среду. Используется в горной, химической промышленности, на очистных и энергетических объектах.

Отрасли применения:

• Горнодобыча

• Очистка сточных вод

• Тепловая и электрическая энергетика

• Химические производства

Диаметры: DN50 – DN600 (большие размеры — по запросу)
Рабочее давление: до 10 бар в обе стороны

Фланцы:

• DIN PN10, ANSI B16.5 (150 LB)

• Также: PN6 (австрал. стандарт), PN16 (JIS), PN25 (брит. стандарт)

Качество и испытания:

• Испытание корпуса: 1,5 × рабочее давление

• Испытание седла: 1,1 × рабочее давление

• Сертификаты испытаний и материалов — по запросу

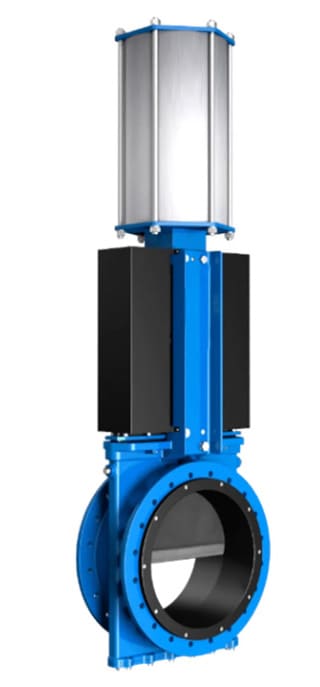

AGV 36 — Двухнаправленная шиберная задвижка

Двухнаправленная шиберная задвижка с моноблочным корпусом из чугуна и сквозным ножом из нержавеющей стали. Оснащена двумя резиновыми втулками, обеспечивает высокую пропускную способность при минимальных потерях давления. Лицо в лицо по стандарту AAP Techniks. Может использоваться на конце трубопровода.

Области применения: горнодобывающая промышленность, сточные воды, тепло- и электростанции, химическая промышленность, энергетика.

Рабочая среда: абразивные жидкости, в том числе вода с примесями (песок, шлам и др.).

Размеры: DN50–DN1500 (крупные размеры — по запросу).

Рабочее давление (∆P):

• DN50–DN600: 10 бар

• DN700–DN900: 4 бар

• DN1000–DN1500: 2 бар
  Допускается использование давления в обе стороны.

Присоединение:

• Фланцы: PN10, ANSI B16.5 (150 LB)

• Дополнительно: PN6, PN16, PN25, JIS, австралийский, британский стандарты.

Соответствие директивам:

• PED (кат. 1, статья 4.3)

• ATEX (кат. 3, зона 2 и 22, GD)

Контроль качества:

• Гидроиспытание корпуса: ×1.5 от рабочего давления

• Испытание уплотнения: ×1.1
  Документация и сертификаты предоставляются по запросу.

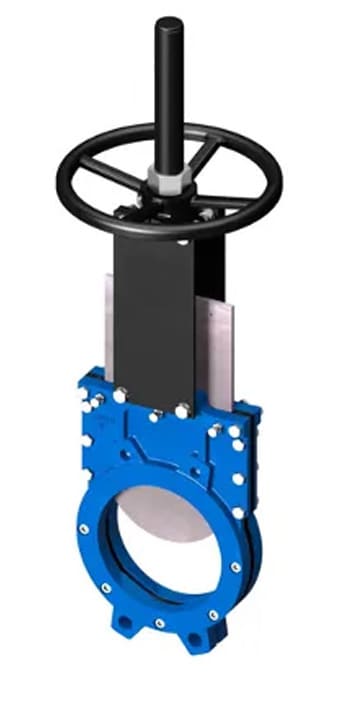

AGV 38 — Двухнаправленная шиберная задвижка, межфланцевая

Двухнаправленная задвижка с корпусом «wafer»-типа, состоящим из двух частей, соединённых болтами. Внутренние направляющие обеспечивают плавное движение шибера. Обладает высокой пропускной способностью при низком сопротивлении потоку. Доступны различные материалы уплотнений. Размеры до DN600 соответствуют стандарту UNE-EN 558 (базовая серия 20), остальные — стандарту AAP Techniks.

Применение:
Чистые жидкости или жидкости с мягкими взвесями — сточные воды, шлам, пищевая, химическая и нефтяная промышленность, бумажное производство, обогатительные установки, осушительные станции.

Размеры: DN50–DN2000 (другие — по запросу)

Рабочее давление (∆P):

• DN50–DN200: 10 кг/см²

• DN250–DN300: 7–10 кг/см²

• DN350–DN400: 6–10 кг/см²

• DN450–DN600: 4–10 кг/см²

• DN700–DN1400: 2–10 кг/см²

• DN1600–DN2000: 2–6 кг/см²
  Давление допустимо в обе стороны.

Фланцевое соединение:

• DIN PN10, ANSI B16.5 (Class 150)

• Дополнительно: PN6, PN16, PN25, JIS, британский, австралийский стандарты

Соответствие директивам:

• Машиностроение: 2006/42/EC

• Оборудование под давлением: 97/23/EC (PED)

• Взрывоопасные среды (опция): 94/9/EC (ATEX), CAT.3

Контроль качества:

• Гидроиспытания корпуса: ×1,5

• Испытание уплотнений: ×1,1
  Сертификаты и протоколы испытаний предоставляются.

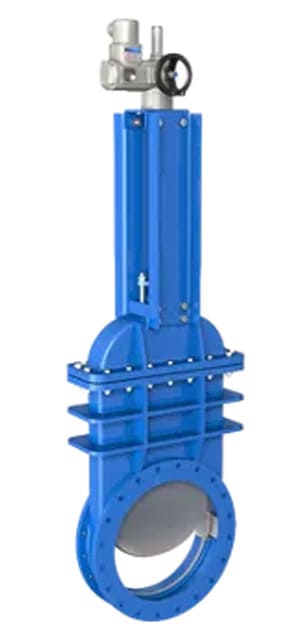

AGV 39 — Однонаправленная шиберная задвижка

Фланцевая задвижка однонаправленного действия (двунаправленная — по запросу), предназначена для работы под высоким давлением. Корпус из литой стали, цельный, с болтовой крышкой и уплотняющими клиньями, обеспечивающими герметичность. Самоочищающееся уплотнение, высокие пропускные характеристики при низких потерях давления. На корпусе нанесена стрелка направления потока. Межфланцевое расстояние соответствует стандарту AAP TECHNIKS.

Области применения:
Сушильные установки, целлюлозно-бумажная промышленность, водоочистка, химия, пищевая промышленность, добыча полезных ископаемых, шлам, нефтяная отрасль.

Диапазон размеров: DN50–DN2000 (большие размеры — по запросу)

Рабочее давление: от PN 2.5 до PN 100
Каждая задвижка проектируется индивидуально под условия эксплуатации.

Фланцы:
Стандарты — DIN PN10, ANSI B16.5 (150 LB)
Другие: PN6, PN16, PN25, BS «D» и «E», JIS10K

Сертификаты:
PED (ART.3/CAT.1), ATEX (CAT.3 ZONE 2 и 22 GD)
Каждая задвижка проходит гидростатические испытания. Доступны протоколы испытаний и сертификаты материалов.
Испытания:
Корпус — 1,5 × рабочее давление
Уплотнение — 1,1 × рабочее давление

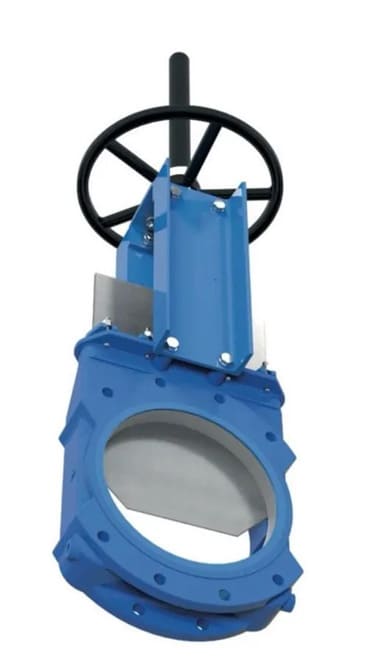

AGV 41 — Однонаправленная шиберная задвижка (межфланцевая)

Однонаправленная задвижка с межфланцевым присоединением и компактным корпусом из литого металла. Оснащена направляющими для устойчивого движения затвора и фиксации седла. Конструкция обеспечивает высокую пропускную способность при минимальном падении давления. На корпусе указано направление потока.

Применение:
Разработана специально для сухих продуктов — порошков, зерна и сыпучих материалов. Используется для гравитационного сброса сухих веществ под бункерами и силосами.

Отрасли применения:
Горнодобывающая отрасль, силосы, ТЭЦ, химическая промышленность, пищевая отрасль.

Диапазон размеров: DN50–DN1200

Рабочее давление (∆P):

• DN50–DN250: 10 бар

• DN300–DN400: 6 бар

• DN450: 5 бар

• DN500–DN600: 4 бар

• DN700–DN1200: 3 бар

Устанавливается под бункерами с учетом направления стрелки на корпусе, предотвращая накопление твердых частиц на седле.

Фланцы:
EN1092 PN10, ASME B16.5 (150 LB), PN6, PN16, PN25, BS «D» и «E», JIS 10K

Качество:
Все задвижки проходят гидроиспытания. Предоставляются сертификаты материалов и протоколы испытаний.

• Тест корпуса: ×1,5

• Тест седла: ×1,1

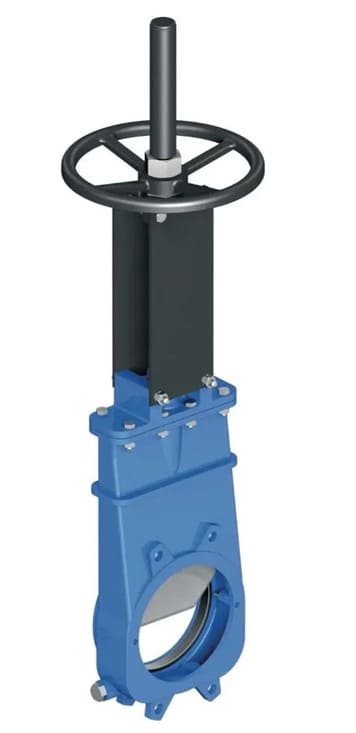

AGV 42 — Односторонний шиберный клапан с межфланцевым корпусом

Шиберный клапан одностороннего действия с литым корпусом и направляющими для стабильного хода затвора. Подходит для работы с сухими сыпучими материалами — порошками, гранулами и зерном. Оптимален для гравитационного сброса сухих продуктов, чаще всего монтируется под бункерами. Клапан оснащён стрелкой, указывающей направление потока. Обеспечивает высокую пропускную способность при низком сопротивлении потоку.

Области применения:
Горнодобыча, разгрузка силосов, ТЭЦ, химическая и пищевая промышленность.

Диаметры: DN50–DN1200
Рабочее давление:

• DN50–DN250 — 10 бар

• DN300–DN400 — 6 бар

• DN450 — 5 бар

• DN500–DN600 — 4 бар

• DN700–DN1200 — 3 бар

Присоединение:

• Стандартные фланцы: EN1092-1 PN10, ANSI B16.5 (Class 150)

• Также доступны: PN6, PN16, PN25, BS D/E, JIS10K

Испытания:

• Прочность корпуса — 1,5× от рабочего давления

• Герметичность седла — 1,1× от рабочего давления

По конструкции аналогичен клапану AGV 22, но с другими рабочими давлениями.

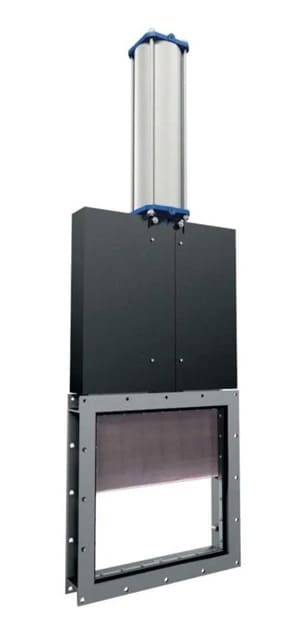

AGV 43 — Односторонний шиберный клапан квадратного сечения

Шиберный клапан одностороннего действия с квадратным проходом. Корпус выполнен сварным способом. Предназначен для работы с жидкостями и средами, содержащими большое количество твердых включений, а также для гравитационного сброса сыпучих материалов.

Области применения:
Горнодобывающая промышленность, транспортировка сыпучих материалов, химическая и пищевая промышленность.

Размеры: от 125×125 мм до 1400×1400 мм
Возможно изготовление прямоугольного варианта по запросу.

Рабочее давление: стандартно до 0,6 бар

Присоединение:
Фланцы и межфланцевое расстояние соответствуют стандарту AAP Techniks.
Могут быть изготовлены специальные фланцы по индивидуальному заказу.

Контроль качества:
Герметичность седла проверяется с помощью индикаторов.
При необходимости предоставляются сертификаты на материалы и испытания.
