Категории

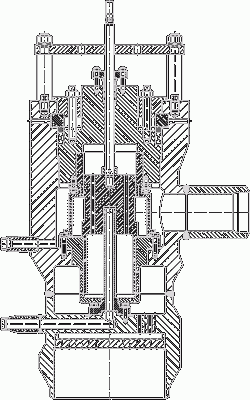

Клапаны на пар
📄 PDF Спецификация — СКАЧАТЬ 🔗
DN, мм 25 – 50
PN, бар 16 – 160
Рабочая среда: вода, пар
📄 PDF Спецификация — СКАЧАТЬ 🔗
DN, мм 50 – 150
PN, бар 16 – 160
Рабочая среда: вода, пар
📄 PDF Спецификация — СКАЧАТЬ 🔗
DN, мм 150 – 300
PN, бар 16 – 160
Рабочая среда: вода, пар
📄 PDF Спецификация — СКАЧАТЬ 🔗
DN, мм 25 – 50/80
PN, бар 40 – 400
Рабочая среда: вода, пар
📄 PDF Спецификация — СКАЧАТЬ 🔗
DN, мм 50 — 400
PN, бар Любое
Рабочая среда: пар
📄 PDF Спецификация — СКАЧАТЬ 🔗
DN, мм 50 — 400
DN выхода, мм до 1600
PN, бар Любое
Рабочая среда: пар
📄 PDF Спецификация — СКАЧАТЬ 🔗
DN, мм 50 — 600
DN выхода, мм до 1600
PN, бар 63 — 160
Рабочая среда: вода, пар
📄 PDF Спецификация — СКАЧАТЬ 🔗
DN, мм 50 — 400
DN выхода, мм до 1600
PN, бар Любое
Рабочая среда: вода, пар
📄 PDF Спецификация — СКАЧАТЬ 🔗
DN, мм 50 — 400
DN выхода, мм до 1600
PN, бар Любое
Рабочая среда: вода, пар
📄 PDF Спецификация — СКАЧАТЬ 🔗
DN, мм 50 — 400
DN выхода, мм до 1600
PN, бар Любое
Рабочая среда: вода, пар
📄 PDF Спецификация — СКАЧАТЬ 🔗
DN, мм 50 — 400
DN выхода, мм до 1600
PN, бар Любое
Рабочая среда: вода, пар
Клапаны на питательную воду
📄 PDF Спецификация — СКАЧАТЬ 🔗
DN, мм 15 — 600
PN, бар 40 — 160
Рабочая среда: по запросу
📄 PDF Спецификация — СКАЧАТЬ 🔗
DN, мм 65 — 300
PN, бар Любое
Рабочая среда: вода
📄 PDF Спецификация — СКАЧАТЬ 🔗
DN, мм 15 — 200
PN, бар 63 — 400
Рабочая среда: вода
📄 PDF Спецификация — СКАЧАТЬ 🔗
DN, мм 65 — 300
PN, бар Любое
Рабочая среда: вода
DN, мм 15 — 600
PN, бар 40 — 160
Рабочая среда: по запросу
Клапаны на мазут и газ
DN, мм 15 — 150
PN, бар 40 — 160
Рабочая среда: мазут
DN, мм 15 — 250
PN, бар 40 — 250
Рабочая среда: газ
Клапаны защиты насосов
DN, мм 50 — 250
PN, бар 40 — 250
Рабочая среда: вода
DN, мм 50 — 250
PN, бар 10 — 40
Рабочая среда: вода
DN, мм 50 — 200
PN, бар 63 — 400
Рабочая среда: вода
DN, мм 15 — 200
PN, бар 63 — 400
Рабочая среда: вода
DN, мм 50 — 300
PN, бар 10 — 250
Рабочая среда: вода
DN, мм 50 — 300
PN, бар 10 — 250
Рабочая среда: вода

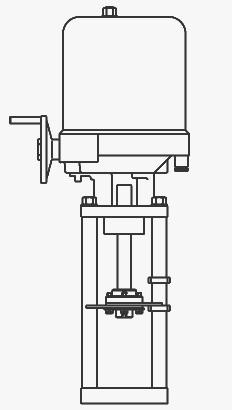

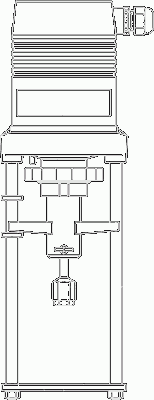

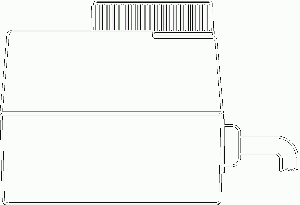

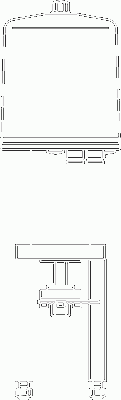

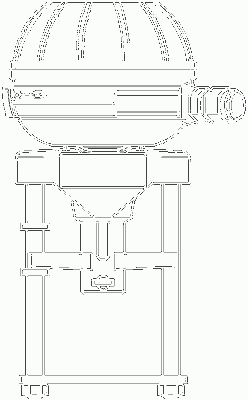

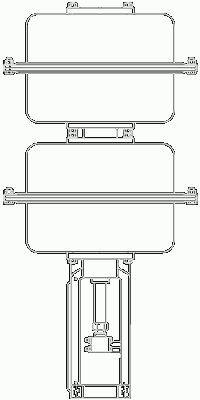

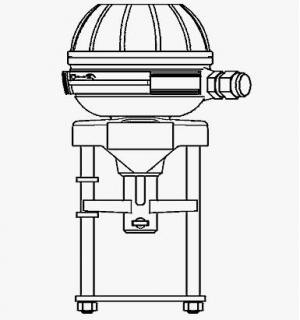

Приводы
Применение
Применение
- Для воды, пара, нефтепродуктов, газа и других неагрессивных рабочих сред
Применение
Применение
- Для воды, пара, нефтепродуктов, газа и других неагрессивных рабочих сред
Применение
Применение
- Для воды, пара, нефтепродуктов, газа и других неагрессивных рабочих сред
Клапаны для ОВК
Клапаны резьбовые бронзовые BR216RA/316RA | |
Условное давление (класс давления) | PN 16 |
Номинальный диаметр | DN 15 — 50 |
Соединение | Резьба Rp ½ — R 2 |
Тип корпуса | двухходовой или трехходовой |
Присоединение | наружная резьба с присоединительными частями с внутренней резьбой из бронзы |
Kvs — клапана | 0.63 — 40 м3/час |
Материал корпуса | Rg-5 CC491K |
Диапазон температуры | 15…+150 °С (для воды) |
Класс герметичности | VI G 1 согласно EN 1349 (герметичное уплотнение) |
Линейный привод | MC55; MC100; MC161 |
Клапаны резьбовые бронзовые BR216RA-TW/316RA-TW | |
Условное давление (класс давления) | PN 16 |
Номинальный диаметр | DN 15 — 50 |
Соединение | Резьба Rp ½ — Rp 2 |
Тип корпуса | двухходовой или трехходовой |
Присоединение | наружная резьба с присоединительными частями с внутренней резьбой из бронзы |
Kvs — клапана | 0.63 — 40 м3/час |
Материал корпуса | Бронза Rg-5 CC491K |
Диапазон температуры | 0…+90 °С (для воды) |
Класс герметичности | VI G 1 согласно EN 1349 (герметичное уплотнение) |
Линейный привод | MC100; MC161 |

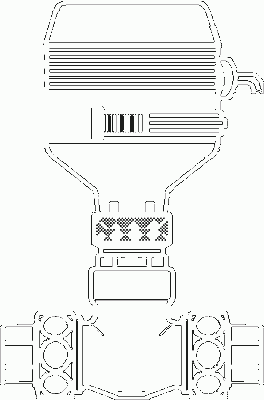

Зонные клапаны BR 216 M Z / 316 M Z | |
Условное давление (класс давления) | PN 16 |
Номинальный диаметр | DN 15 — DN 25 |
Резьбовое соединение | Резьба G ½? — G 1 ¼ ? |
Тип корпуса? | двухходовой или трехходовой |
Присоединение | наружная резьба с присоединительными частями с внутренней резьбой из бронзы |
Kvs ?- клапана? | 0.25 – 8 м3/час |
Материал корпуса | Бронза CW617N |
Диапазон температуры | 0…+1 2 0 0С (для воды) |
Класс герметичности | VI G 1 согласно EN 1349 (герметичное уплотнение) |
Линейный привод | MC 1 5 |
Смесительные клапаны BR GMMD/GMMV | |
Условное давление (класс давления) | PN 10 |
Номинальный диаметр | DN 20 — 50 |
Соединение | Резьба Rp ¾ — Rp 2 |
Тип корпуса | Трехходовой или четырехходовой смесительный клапан |
Тип присоединения | Внутренняя резьба |
Kvs — клапана | 4 — 44 м3/час |
Материал корпуса | Латунь CW617N |
Диапазон температуры | 0…+110 °С (для воды) |
Привод в четверть оборота | MC106Y; MC106; MC125 |

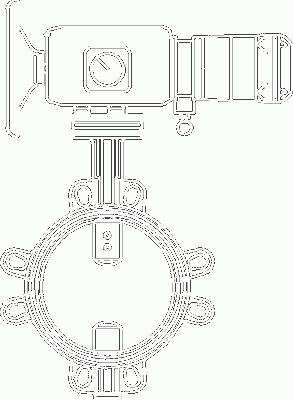

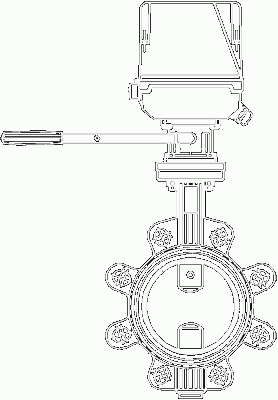

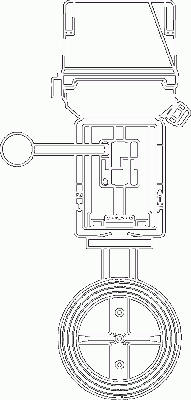

Дисковые поворотные затворы чугунные BR DR 6/16, BR DRP 6/16 | |
Условное давление (класс давления) | PN 6 — PN 16 |
Номинальный диаметр | DN 25 — DN 200 |
Соединение | Межфланцевое |
Тип корпуса | Поворотный дисковый затвор |
Kvs — клапана | 12 — 2300 м3/час |
Материал корпуса | Чугун GG-25 EN-JL 1040 |
Диапазон температуры | 0…+110 °С (для воды) |
Класс герметичности | ≤0.5% kvs-клапана BR DR 6/16 ≤0.05% kvs-клапана BR DRP 6/16 |
Четверть оборотный привод | М125; M135; M140; M150 |
Дисковые поворотные затворы из высокопрочного чугуна BR 16 ZF | |
Условное давление (класс давления) | PN 6 — PN 16 |
Номинальный диаметр | DN 15 — DN 200 |
Присоединение | Межфланцевое |
Тип корпуса | Регулирующий запорный поворотный дисковый затвор |
Kvs — клапана | 36 — 4095 м3/ч |
Материал корпуса | Чугун с шаровидным графитом GGG-40 EN-JS1030 |
Диапазон температуры |
|
Класс герметичности | VI G 1 согласно EN 1349 (герметичное уплотнение) |
Четвертьоборотный привод | M125; M135; M140; M150; M180 |
Дисковые поворотные затворы BR ZFA/ZFR | |
Условное давление (класс давления) | PN 6 — PN 16 |
Номинальный диаметр | DN 50 — DN 350 |
Присоединение | Межфланцевое |
Тип корпуса | Регулирующий запорный поворотный дисковый затвор |
Kvs — клапана | 95 — 13500 м3/ч |
Материал корпуса | Чугун с шаровидным графитом GGG-40 EN-JS1030 |
Диапазон температуры |
|
Класс герметичности | VI G 1 согласно EN 1349 (герметичное уплотнение) |
Четверть оборотный привод | OA6; OA8; OAP8; AS18; ASP25; AS50 |
Клапаны фланцевые чугунные BR206GF/306GF, BR216GF/316GF | |
Условное давление (класс давления) | PN 6 / PN 16 |
Номинальный диаметр | DN 15-DN 100 BR 206 GF / BR 306 GF DN 15-DN 150 BR 216GF / BR 316 GF |
Тип корпуса | двухходовой или трехходовой |
Присоединение | Фланцевое типа 21 согласно EN 1092-2 |
Kvs — клапана | 0.63 — 315 м3/час |
Материал корпуса | Чугун GG-25 EN-JL 1040 |
Диапазон температуры | 10…+150 °С (для воды) |
Класс герметичности | VI G 1 согласно EN 1349 (герметичное уплотнение) |
Линейный привод | MC 55; MC100; MC160; MC161; MC250; MC500; MC1000 |
Клапаны для промышленности

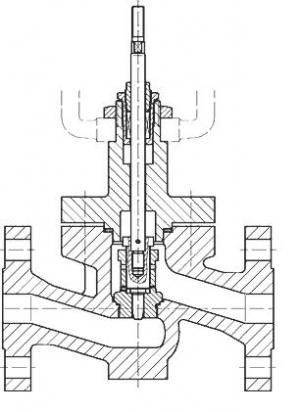

Клапаны стальные BR 240S / 340S | |
Условное давление (класс давления) | PN 40 |
Номинальный диаметр | DN 15-DN 300 |
Тип корпуса | 2-х ходовой или 3-х ходовой |
Присоединение | Фланцевое типа 21 согласно EN 1092-1 |
Kvs — клапана | 0.16 — 1600 м3/час GS-C25N 1.0619+N |
Материал корпуса | Литая сталь GS-C25N 1.0619+N |
Диапазон температуры | 10…+350 °С (для воды, конденсата и пара) |
Класс герметичности | IV L 1 согласно EN 1349 ≤ 0.01% kvs — клапана |
Линейный привод | M103; MC163; MC253; MC403; MC503; MC1003; MC1503; M300(Y) |
Клапаны из нержавеющей стали BR 240E / 340E | |
Условное давление (класс давления) | PN 40 |
Номинальный диаметр | DN 15-DN 300 |
Тип корпуса | 2-х ходовой или 3-х ходовой |
Присоединение | Фланцевое типа 21 согласно EN 1092-1 |
Kvs — клапана | 0.16 — 1600 м3/час |
Материал корпуса | Нержавеющая сталь 1.4408 |
Диапазон температуры | 30…+350 °С (для воды, конденсата и пара) |
Класс герметичности | IV L 1 согласно EN 1349 ≤ 0.01% kvs — клапана |
Линейный привод | M103; MC163; MC253; MC403; MC503; MC1003; MC1503; M300(Y) |
Клапаны чугунные BR 225 / 325 | |
Условное давление (класс давления) | PN 16 / PN 25 / PN 40 |
Номинальный диаметр | DN 15-DN 250 |
Тип корпуса | 2-х ходовой или 3-х ходовой |
Присоединение | Фланцевое типа 21 согласно EN 1092-2 |
Kvs — клапана | 0.16 — 1000 м3/час |
Материал корпуса | Чугун с шаровидным графитом GGG-40.3 EN-JS 1024 |
Диапазон температуры | 10…+350 °С (для воды, конденсата и пара) |
Класс герметичности | IV L 1 согласно EN 1349 ≤ 0.01 kvs — клапана |
Линейный привод | MC103; MC163; MC253; MC403; MC503; MC1003; MC1503; M300(Y) |
Клапаны чугунные BR 216 / 316 | |
Условное давление (класс давления) | PN 16 |
Номинальный диаметр | DN 125-DN 300 2-х ходовой DN 15 — DN 300 3-х ходовой |
Тип корпуса | 2-х ходовой и 3-х ходовой |
Присоединение | Фланцевое типа 21 согласно EN 1092-2 |
Kvs — клапана | 125 — 1600 м3/час для 2-х ходового 0,16 — 1600 м3/час для 3-х ходового |
Материал корпуса | Чугун GG-25 EN-JL 1040 Чугун с шаровидным графитом GGG-40.3 EN-JS1024 |
Диапазон температуры | 10…+200 °С (для воды, конденсата и пара) |
Класс герметичности | IV L 1 согласно EN 1349 ≤0.01% kvs-клапана |
Линейный привод | MС103; MC163; MC403; MC503; MC1003; MC1503; M300(Y) |
Клапаны чугунные BR216/316 | |
Условное давление (класс давления) | PN 16 |
Номинальный диаметр | DN 125-DN 300 для 2-х ходового DN 15 — DN 300 для 3-х ходового |
Тип корпуса | 2-х ходовой и 3-х ходовой |
Присоединение | Фланцевое типа 21 согласно EN 1092-2 |
Kvs — клапана | 125 — 1600 м3/час для 2-х ходового 0,16 — 1600 м3/час для 3-х ходового |
Материал корпуса | Чугун GG-25 EN-JL 1040 Чугун с шаровидным графитом GGG-40.3 EN-JS1024 |
Диапазон температуры |
|
Класс герметичности | IV L 1 согласно EN 1349 ≤0.01% kvs-клапана |
Линейный привод | PA — № 160; PA — № 280; PA — № 540; PA — № 1080; PA — № 2160 |
Клапаны стальные BR240S/340S | |
Условное давление (класс давления) | PN 40 |
Номинальный диаметр | DN 15 — DN 300 |
Тип корпуса | 2-х ходовой и 3-х ходовой |
Присоединение | Фланцевое типа 21 согласно EN 1092-1 |
Kvs — клапана | 0,16 — 1250 м3/час |
Материал корпуса | Литая сталь GS-C25N 1.0619+N |
Диапазон температуры | 10…+350 °С (для воды, конденсата и пара) |
Класс герметичности | IV L 1 согласно EN 1349 ≤0.01% kvs-клапана |
Линейный привод | PA — № 160; PA — № 280; PA — № 540; PA — № 1080; PA — № 2160 |
Клапаны из нержавеющей стали BR 240E / 340E | |
Условное давление (класс давления) | PN 16 |
Номинальный диаметр | DN 15 — DN 300 |
Тип корпуса | 2-х ходовой и 3-х ходовой |
Присоединение | Фланцевое типа 21 согласно EN 1092-1 |
Kvs — клапана | 0,16 — 1250 м3/час |
Материал корпуса | Нержавеющая сталь 1.4408 |
Диапазон температуры | 30…+350 °С (для воды, конденсата и пара) |
Класс герметичности | IV L 1 согласно EN 1349 ≤0.01% kvs-клапана |
Линейный привод | PA — № 160; PA — № 280; PA — № 540; PA — № 1080; PA — № 2160 |
Клапаны чугунные BR216/316 | |
Условное давление (класс давления) | PN 16 |
Номинальный диаметр | DN 125-DN 300 для 2-х ходового DN 15 — DN 300 для 3-х ходового |
Тип корпуса | 2-х ходовой и 3-х ходовой |
Присоединение | Фланцевое типа 21 согласно EN 1092-2 |
Kvs — клапана | 125 — 1600 м3/час для 2-х ходового 0,16 — 1600 м3/час для 3-х ходового |
Материал корпуса | Чугун GG-25 EN-JL 1040 Чугун с шаровидным графитом GGG-40.3 EN-JS1024 |
Диапазон температуры |
|
Класс герметичности | IV L 1 согласно EN 1349 ≤0.01% kvs-клапана |
Линейный привод | PA — № 160; PA — № 280; PA — № 540; PA — № 1080; PA — № 2160 |
Клапаны чугунные BR216/316 | |
Условное давление (класс давления) | PN 16 |
Номинальный диаметр | DN 125-DN 300 для 2-х ходового DN 15 — DN 300 для 3-х ходового |
Тип корпуса | 2-х ходовой и 3-х ходовой |
Присоединение | Фланцевое типа 21 согласно EN 1092-2 |
Kvs — клапана | 125 — 1600 м3/час для 2-х ходового 0,16 — 1600 м3/час для 3-х ходового |
Материал корпуса | Чугун GG-25 EN-JL 1040 Чугун с шаровидным графитом GGG-40.3 EN-JS1024 |
Диапазон температуры |
|
Класс герметичности | IV L 1 согласно EN 1349 ≤0.01% kvs-клапана |
Линейный привод | PA — № 160; PA — № 280; PA — № 540; PA — № 1080; PA — № 2160 |
Приводы электрические
Электрогидравлический привод типа M2.2(Y) / M2.2(Y)-R / M2.3(Y) / M2.3(Y)-R | |
Усилие | 2.2 кН |
Быстродействие | 3 с/мм |
Ход штока | Макс. 60 мм M2.2(Y)/M2.2(Y)-R Макс. 40 мм M2.3(Y)/M2.3(Y)-R |
Питание | 24 В постоянного тока или 230 В переменного тока |
Входной сигнал | 3-точечный |
Y=0… 10 В постоянного тока Y=2… 10 В постоянного тока | |
Y=0… 20 мА Y=4… 20 мА | |
Выходной сигнал | 3-точечный |
X=0… 10 В постоянного тока X=2… 10 В постоянного тока | |
X=0… 20 мА X=4… 20 мА | |
Степень защиты оболочки | IP 54 |
Ручное управление | электрическое |
Функция безопасности | Направление должно быть установлено заказчиком |
M2.2(Y)/M2.3(Y) | Шток поднимается (подтверждено тестами TUV) |
M2.2(Y)/R/M2.3(Y)-R | Шток опускается (подтверждено тестами TUV) |
Электрический прямоходный привод типа MC80DL/MC83DL с микроконтроллером | |
Усилие | 0.8 кН |
Быстродействие | 4; 2 сек/мм |
Ход штока | Макс. 20 мм |
Питание | 24 В переменного тока или 230 В переменного тока |
Входной сигнал | 3-точечный |
Степень защиты оболочки | IP 54 в автоматическом режиме |
Электрический прямоходный привод типа MC250/MC253/MC500/MC503 с микроконтроллером | |
Усилие | 2.5 кН для MC250 / MC253 5.0 кН для MC500 / MC503 |
Быстродействие | 5.0; 2.5 сек/мм |
Ход штока | Макс. 60 мм |
Питание | 24 В постоянного тока / 24 В переменного тока или 230 В переменного тока |
Входной сигнал | 3-точечный |
Y=0… 10 В постоянного тока Y=2… 10 В постоянного тока | |
Y=0… 20 мА Y=4… 20 мА | |
Выходной сигнал | X=0… 10 В постоянного тока |
Степень защиты оболочки | IP 54 в автоматическом режиме |
Электрический прямоходный привод типа MC160 / MC161 / MC163 с микроконтроллером | |
Усилие | 1.6 кН |
Быстродействие | 6; 4 сек/мм |
Ход штока | Макс. 14 мм для MC161 Макс. 30 мм для MC160 / MC163 |
Питание | 24 В постоянного тока / 24 В переменного тока или 230 В переменного тока |
Входной сигнал | 3-точечный |
Y=0… 10 В постоянного тока Y=2… 10 В постоянного тока | |
Y=0… 20 мА Y=4… 20 мА | |
Выходной сигнал | X=0… 10 В постоянного тока |
Степень защиты оболочки | IP 54 в автоматическом режиме |
Электрический прямоходный привод типа MC1000 / MC1003 / MC1503 с микроконтроллером | |
Усилие | 10.0 кН МС1000/MC1003 15.0 кН МС1503 |
Быстродействие | 1.0 сек/мм МС1000/MC1003 2.0 сек/мм МС1503 |
Ход штока | Макс. 60 мм MC1000 Макс. 80 мм MC1003/MC1503 |
Питание | 24 В переменного тока или 230 В переменного тока |
Входной сигнал | 3-точечный |
Y=0… 10 В постоянного тока Y=2… 10 В постоянного тока | |
Y=0… 20 мА Y=4… 20 мА | |
Выходной сигнал | X=0… 10 В постоянного тока |
Степень защиты оболочки | IP 54 в автоматическом режиме |
Электрический прямоходный привод типа MC100 / MC103 с микроконтроллером | |
Усилие | 1.0 кН |
Быстродействие | 12; 9; 4; 1,9 сек/мм |
Ход штока | Макс. 20 мм |
Питание | 24 В постоянного тока / 24 В переменного тока или 230 В переменного тока |
Входной сигнал | 3-точечный |
Y=0… 10 В постоянного тока Y=2… 10 В постоянного тока | |
Y=0… 20 мА Y=4… 20 мА | |
Выходной сигнал | X=0… 10 В постоянного тока |
Степень защиты оболочки | IP 54 в автоматическом режиме |
Электрический прямоходный привод типа MC25 с микроконтроллером | |
Усилие | 0.25 кН |
Быстродействие | 16; 11 сек/мм |
Ход штока | Макс. 9 мм |
Питание | 24 В постоянного тока / 24 В переменного тока (регулирование: 3-точечный сигнал или аналоговый) |
230 В постоянного тока (Регулирование: 3-точечный сигнал) | |
Входной сигнал | 3-точечный |
Y=0… 10 В постоянного тока Y=2… 10 В постоянного тока | |
Степень защиты оболочки | IP 54 в автоматическом режиме |
IP 30 в ручном режиме | |
Электрический прямоходный привод типа MC25 с микроконтроллером | |
Усилие | 0.25 кН |
Быстродействие | 16; 11 сек/мм |
Ход штока | Макс. 9 мм |
Питание | 24 В постоянного тока / 24 В переменного тока (регулирование: 3-точечный сигнал или аналоговый) |
230 В постоянного тока (Регулирование: 3-точечный сигнал) | |
Входной сигнал | 3-точечный |
Y=0… 10 В постоянного тока Y=2… 10 В постоянного тока | |
Степень защиты оболочки | IP 54 в автоматическом режиме |
IP 30 в ручном режиме | |
Электрический прямоходный привод типа MC55L с микроконтроллером | |
Усилие | 0.6 кН |
Быстродействие | 9; 5 сек/мм |
Ход штока | Макс. 20 мм |
Питание | 24 В переменного тока или 230 В переменного тока |
Входной сигнал | 3-точечный |
Степень защиты оболочки | IP 54 в автоматическом режиме |
IP 30 в ручном режиме | |
Электрический прямоходный привод типа MC55 с микроконтроллером | |
Усилие | 0.6 кН |
Быстродействие | 9; 5 с/мм |
Ход штока | Макс. 20 мм |
Питание | 24 В постоянного тока / 24 В переменного тока (регулирование: 3-точечный сигнал или аналоговый) |
230 В переменного тока (Регулирование: 3-точечный сигнал) | |
Входной сигнал | 3-точечный |
Y=0… 10 В постоянного тока Y=2… 10 В постоянного тока | |
Y=0… 20 мА Y=4… 20 мА | |
Выходной сигнал | X=0… 10 В постоянного тока |
Степень защиты оболочки | IP 54 в автоматическом режиме |
IP 30 в ручном режиме | |
Электрический прямоходный привод типа M300(Y) 20 кН/25 кН | |
Усилие | 20 кН для M300(Y) 25 кН для M300(Y) |
Быстродействие | 2,4; 1,2 сек/мм |
Ход штока | Макс. 90 мм |
Питание | 230 В переменного тока |
Входной сигнал | 3-точечный |
Y=0… 10 В постоянного тока Y=2… 10 В постоянного тока | |
Y=0… 20 мА Y=4… 20 мА | |
Выходной сигнал | X=0… 10 В постоянного тока X=2… 10 В постоянного тока |
X=0… 20 мА X=4… 20 мА | |
Степень защиты оболочки | IP 65 |
Электрический четвертьоборотный привод типа OA6/OA8/OAP8/AS18/ASP25/AS50 | |||
Номинальный крутящий момент/ Быстродействие: | Нм | сек/90° | |
63 | 6 | OA 6 | |
80 | 6 | OA 8 | |
80 | 30 | OAP 8 | |
180 | 6 | AS 18 | |
250 | 30/60 | ASP 25 | |
500 | 30/60 | AS 50 | |
Питание | 230 В переменного тока | ||
Степень защиты оболочки | IP 67 | ||
Электрический четвертьоборотный привод типа MC106Y | |
Номинальный крутящий момент | 6 Нм |
Время полного хода | 150; 80 cек |
Питание | 24 В постоянного тока |
Входной сигнал | Y=0… 10 В постоянного тока Y=2… 10 В постоянного тока |
Выходной сигнал | X=0… 10 В постоянного тока |
Степень защиты оболочки | IP 43 |
Электрический четвертьоборотный привод типа MC106 | |
Номинальный крутящий момент | 6 Нм |
Время полного хода | 130 c |
Питание | 230 В переменного тока |
Входной сигнал | 3-точечный |
Степень защиты оболочки | IP 43 |
Электрический четвертьоборотный привод типа M125/M135/M140/M150/M180 | |||
Номинальный крутящий момент/ Быстродействие: | Нм | сек/90° | |
25 | 130 | M125 | |
35/15 | 130/170 | M135 | |
50 | 10 | M140 | |
50/40 | 130/170 | M150 | |
80 | 130/170 | M180 | |
Питание | 230 В переменного тока | ||
Входной сигнал | 3-точечный | ||
Степень защиты оболочки | IP 43 M125 IP 54 M135-M180 | ||
Приводы пневматические

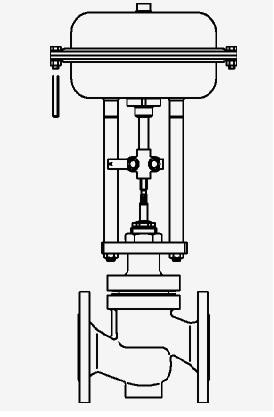

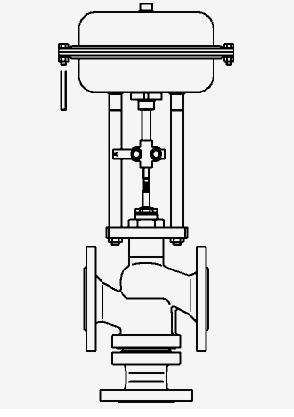

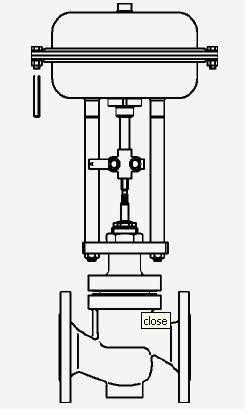

Пневматический привод типа PA-160 / PAN280 / PA — № 540 / PA — № 1080 / PA — № 2160 | ||||
Усилие пружины/Ход штока | кН | мм | ||
2,8 | 20 | PA — № 160 | ||
7/5 | 20/30 | PA — № 280 | ||
9 | 30/50/60 | PA — № 540 | ||
16 | 60/80/100 | PA — № 1080 | ||
32 | 60/80/100 | PA — № 2160 | ||
Рабочее давление: | Макс. 6 бар | |||
Площадь диафрагмы, см2: | 160 | PA — № 160 | ||
280 | PA — № 280 | |||
540 | PA — № 540 | |||
1080 | PA — № 1080 | |||
2160 | PA — № 2160 | |||
Режим работы: | По запросу: пружина закрывает / открывает | |||
